Awtrix篇二：【Awtrix】像素时钟，从硬件到软件详细入门教程

大家好，相信看过硬件篇的同鞋应该都有了自己Awtrix，现在继续介绍aw的软件篇。

没有看过硬件篇的可以看这个

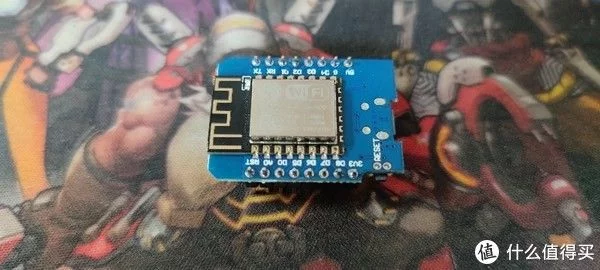

首先我们需要拿出我们的时钟，拆下D1-mini开发板。

开发版是micro usb接口

目前推荐awtrix系统有两种

有部分B站up开发的离线固件，需要搭配时钟插件，需要搭配特定的PCB版才能用；其实可以通过ntp网络对时，不推荐这种。

我用的别的大佬自己做的通过ntp网络对时的固件，不需要时钟插件。对于获得服务器有困难的推荐这种。

各种工具会在文章最后分享。

1.首先安装ESP8266驱动–CH341SER， 通过数据线链接D1-mini到电脑USB，电脑设备管理器中可见已经连上

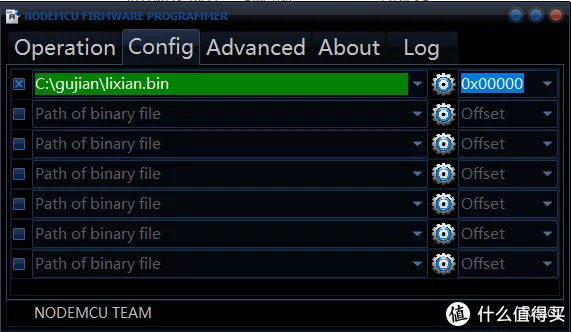

2.电脑上打开ESP8266Flasher执行文件，选择你的端口号，选择config，点击小齿轮选择要烧录的固件，最后点flash等待完成。

插上电源后，如果wifi没有找到，会自动进去首次配网界面，界面会显示waiting。

打开手机连接WiFi，WiFi名为matrix，无密码

浏览器中输入192.168.4.1可进入首次配网设置。

首次只用填入你家的WiFi账号和密码，其他可以再次配网时再填写。

保存后会自动重启并连接到家中的WiFi，他会自动对时

下来进入我们的路由器，查找到设备的IP，我现在的设备IP是192.168.123.54，浏览器输入这IP，就可以再次配网。

我们这下可以根据需要完善各种设置。

和风key需要登陆和风天气获取key，城市id需要从城市ID数据里面找到。

需要配合服务器使用；官方的固件可上应用商店，可玩性较多，可以自己画图，可以连接智能家居使用。对于方便获得服务器的推荐使用这种。

1.vps搭建，现在有vps已经很普遍了，对于有的同鞋就是0成本，需要linux系统；缺点：如果网络波动，时钟显示会卡顿，很影响体验。

2.nas或者软路由中的docker搭建，在docker hub仓库搜awtrix，最多那个就很方便；缺点：启动脚本内数据是外网，如果重启docker，可能服务器端启动速度比较慢，多的可能半小时到1小时。有兴趣可以自己改为国内地址。

3.搭建本地linux硬件服务器，我自己某宝买了个全志H3，linux系统，金属外壳，搭建了awtrix-server，插上路由器，设定固定IP。缺点：费钱。

固件服务器搭建过程三种类型因为都似乎linux系统，操作基本一致。

1.检查 yum 中有没有 java1.8 包，输入

2.开始安装，安装java

在你自己的VPS端中输入以下命令以自动安装

启动后不久，可以通过http：// awtrix_ip：7000调用Web界面。您也可以使用此命令来更新您的AWTRIX（会得到一个如下的启动画面）

无密码直接login，可以里面选择喜欢的插件。

固件烧录方式同上离线固件，选择firmware-V0.37等都可以。

通过手机找到SSIDAWTRIX Controller →输入默认密码：awtrixxx→设置自己家里的WIFI填写SSID和密码→输入AWTRIX服务器地址→保存

切记不要勾选MatrixType 2

Matrix Port是连接服务器的端口号，默认是7001，不是7000，7000端口是web的端口

推荐大家可以自己买半成品硬件回来组装，大概200内可以搞到，需要自己焊接几处（我拿到楼下手机店让5分钟搞完），嫌麻烦可以多花100买成品也行。

根据需要和现有设备选择固件。

上述所需工具和固件打包

提取码：db0v
